قطعة ألماس متعددة البلورات (PDC) هي أداة حيوية في صناعة الحفر ، معروفة بكفاءتها ومتانتها وتعدد استخداماتها. سيستكشف هذا الدليل الشامل البناء ، ومبدأ العمل ، والأنواع ، والميزات ، والاستخدام الصحيح لبتات PDC ، ويزودك بالمعرفة الأساسية لتعظيم فوائدها في تطبيقات الحفر المختلفة.
بت PDC ، أو بت الماس المتعدد البلورات المدمجة ، هي أداة متخصصة تستخدم في الحفر من خلال تشكيلات الصخور المختلفة. يتميز بأدوات قطع مصنوعة من الماس الصناعي ، المعروف بكونه أحد أصعب المواد المتاحة. يتم ربط قواطع الماس هذه بركيزة كربيد ، مما يخلق بنية مدمجة ودائمة صلبة للغاية ومقاومة للارتداء. يسمح هذا التصميمبت PDC للبيعلاختراق تشكيلات الصخور الصعبة بكفاءة أكبر من لقم الثقب التقليدية.

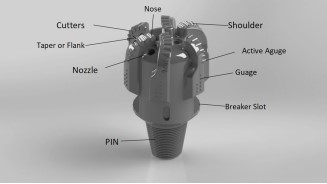

1. قواطع
المادة: قطع مصنوعة من الماس الصناعي ، المعروف بصلابته الاستثنائية.
الشكل: يمكن أن يختلف شكل القواطع ، بما في ذلك الأشكال الأسطوانية أو المخروطية ، المصممة لتحسين كفاءة القطع والمتانة.
ملحق: يتم ربط القواطع بركيزة كربيد ، والتي توفر قاعدة قوية مقاومة للاهتراء.
2. ركيزة كربيد
التركيب: مصنوع عادة من كربيد التنغستن ، المعروف بصلابته ومقاومته للارتداء.
الوظيفة: بمثابة قاعدة داعمة لقطع الماس ، وضمان أنها لا تزال مرتبطة بشكل آمن ويمكن أن تحمل ضغوط الحفر.
3. تصميم الجسم
المادة: جسم بت PDC مصنوع عادة من مادة الفولاذ أو المصفوفة (مركب من كربيد التنغستن وموثق معدني).
الأنواع: الأجسام الفولاذية متينة ويمكن إصلاحها أو تعديلها ، في حين أن الأجسام المصفوفة أكثر مقاومة للتآكل ولكن لا يمكن إصلاحها بسهولة.
4. فوهات
التنسيب: يتم وضعه بشكل استراتيجي لضمان التبريد والتنظيف الأمثل للقواطع أثناء الحفر.
الوظيفة: سائل حفر مباشر إلى القواطع ، مما يساعد على تقليل الحرارة وإزالة القطع من وجه الحفر.
5. تكوين شفرة
التصميم: يتم ترتيب الشفرات لتحقيق أقصى قدر من التلامس مع تشكيل الصخور وضمان التوزيع المتساوي للحمل عبر القواطع.
التباعد: تم تصميم تباعد وتوجيه الشفرات لتحقيق التوازن بين كفاءة القطع والمتانة ، ومنع التآكل الزائد أو التلف.
حماية 6. مقياس
الغرض: يحمي لقمة الحفر من التآكل الزائد ويحافظ على قطر الفتحة.
البناء: غالبًا ما يتضمن مواد إضافية صعبة المواجهة أو إدراج ماس صغير لتعزيز المتانة.
7. زوايا أشراك الظهر والجانب
أشواط الظهر: الزاوية التي يميل فيها القاطع إلى الخلف ، مما يؤثر على عدوانية القطع.
أشراك جانبية: الزاوية التي يميل فيها القاطع إلى الجانب ، مما يؤثر على كفاءة القطع واتجاه إزالة القطع.
يتمحور مبدأ عمل لقم الثقب المدمجة الماسية متعددة البلورات (PDC) حول قدرتها على قطع التكوينات الصخرية بكفاءة.
يتم تحقيق ذلك في المقام الأول من خلال عملية القص ، حيث تقوم قواطع PDC ، التي تتميز بأسطح مسطحة وحواف حادة ، بشق الصخور بدلاً من سحقها مثل بت مخروط الأسطوانة التقليدية.
يتم وضع هذه القواطع بشكل استراتيجي في زوايا محددة لزيادة الاتصال مع التشكيل ، وتعزيز عمل القص مع تقليل الاحتكاك وتراكم الحرارة. تطبق سلسلة الحفر الحركة الدورانية والوزن على البتات (WOB) ، مما يضمن بقاء القواطع مشغولة بالصخور ، مما يسهل القص المستمر.
يتم تدوير سائل الحفر ، أو الطين ، من خلال البتة لتنظيف وتبريد القواطع ، ومنع تراكم القطع ، وتقليل الاحتكاك ، وإطالة العمر التشغيلي للبت عن طريق منع ارتفاع درجة الحرارة.
علاوة على ذلك ، عندما تلبس القواطع ، تتعرض الأسطح الماسية الجديدة ، مما يحافظ على كفاءة القطع وتمكين القطعة من الحفر لفترات أطول دون الحاجة إلى الاستبدال. ميزة الشحذ الذاتي المستمر هذه ، مقترنة بالتنظيف الهيدروليكي الفعال وتحديد موضع القاطع المحسن ، تدعم الأداء العالي والمتانة لقم الثقب PDC.
أداة SML هي متخصصةشركة pdc بتتقدم مجموعة واسعة من بت PDC للبيع ، كل مصممة خصيصا لاحتياجات الحفر الخاصة بك. فيما يلي الفئات الأكثر مبيعًا:
لقم pdc بجسم مصفوفة: مثالية للتشكيلات الصلبة والكاشطة بسبب مقاومة التآكل الفائقة.
صلابة استثنائية:
توفر جزيئات الماس صلابة استثنائية ، مما يجعل بتات PDC مقاومة للغاية للارتداء وقادرة على قطع التكوينات الصخرية المختلفة بسهولة.
القدرة على شحذ النفس:
كما ترتدي البتة ، تتعرض طبقات جديدة من الماس الحاد ، والحفاظ على كفاءة القطع وتقليل الحاجة إلى الاستبدال المتكرر. تعزز خاصية الشحذ الذاتي هذه طول عمر البتات وتضمن أداءً ثابتًا طوال عمليات الحفر.
ارتفاع معدل الاختراق (روب):
كما تقدم بت PDC نسبة عالية من الاختراق (ROP) مقارنة مع بت مخروط الأسطوانة التقليدية. يسمح تصميم القاطع الثابت بالتواصل المستمر مع التشكيل ، مما يؤدي إلى سرعات حفر أسرع. بالإضافة إلى ذلك ، فإن عدم وجود أجزاء متحركة في بتات PDC يقلل من خطر الأعطال الميكانيكية ، مما يؤدي إلى زيادة الموثوقية وانخفاض تكاليف الصيانة.
براعة:
يمتد تطبيق بت PDC عبر بيئات الحفر المختلفة ، من التشكيلات اللينة إلى التشكيلات الصلبة. فهي فعالة بشكل خاص في تشكيلات الصخر الحجري والحجر الجيري والحجر الرملي ، حيث تعمل قدراتها الفائقة على القطع والمتانة على تحسين كفاءة الحفر بشكل كبير. علاوة على ذلك ، فإن التقدم في تكنولوجيا PDC ، مثل الاستقرار الحراري المعزز ومقاومة الصدمات ، قد وسع استخدامها في ظروف الحفر الأكثر صعوبة ، بما في ذلك الآبار في المياه العميقة ودرجات الحرارة العالية.
الفحص قبل الحفر: قبل استخدام قطعة PDC ، افحصها بحثًا عن أي علامات للتآكل أو التلف. تأكد من أن القواطع سليمة وأن القطعة نظيفة.
معلمات الحفر المثلى: ضبط معلمات الحفر مثل الوزن على البتة (WOB) وسرعة الدوران (RPM) وفقًا لتشكيل الصخور وتصميم البتات. اتباع توصيات الشركة المصنعة أمر ضروري لتحقيق الأداء الأمثل.
إدارة سوائل الحفر: استخدم سوائل الحفر المناسبة لتبريد القواطع وإزالة القطع بكفاءة. تأكد من عدم انسداد الفوهات وأن تدفق السوائل كافٍ.
المراقبة المنتظمة: مراقبة أداء البت باستمرار أثناء الحفر. راقب علامات التآكل أو انخفاض الكفاءة ، وضبط المعلمات حسب الحاجة.
صيانة ما بعد الحفر: بعد الحفر ، قم بتنظيف البتة جيدًا وفحصها بحثًا عن أي ضرر. قم بتخزينه في مكان جاف وبارد لمنع التآكل وإطالة عمره.
